深圳市法士威精密零件有限公司
Set up high level service brand
文章出處：螺絲百科 網(wǎng)責任編輯： 法士威精密零件 閱讀量： 發(fā)表時間：2021-04-25
高強度螺栓斷裂的原因有可能是氫脆現(xiàn)象所導致。那么什么是氫脆呢？
氫脆是溶于鋼中的氫聚合為氫分子，導致應(yīng)力集中，超出鋼的強度極限，在鋼內(nèi)部結(jié)構(gòu)形成細微的裂痕，又稱為白點。氫脆一般出現(xiàn)在低合金高強度鋼、不銹鋼及彈性零部件上，導致氫脆的一般因素是表層處理，如電鍍、氮化等零部件的加工處理中形成的氫滲入到金屬材料內(nèi)部結(jié)構(gòu)導致晶格排布錯亂，形成變形，導致內(nèi)應(yīng)力增多，使金屬材料或涂層形成脆性，因此造成零部件的斷裂或涂層的脫落。在過程中氫脆的出現(xiàn)須要符合2個條件：金屬材料有較高的含氫量；有一定的外力作用。由于氫脆所導致的滯后開裂的特性，嚴重影響零部件的使用性能，存在較大的安全隱患。因此在零件的設(shè)計加工時，尤其是液壓元件工作在高壓下，更需要嚴格控制。
怎么樣才能解決高強度螺栓氫脆問題？

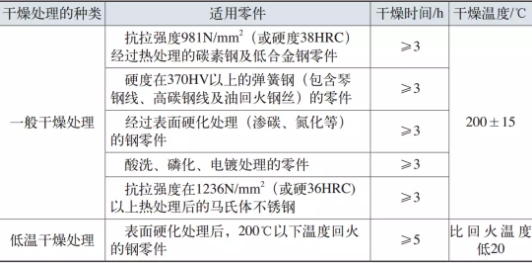

并非是全部金屬材料在表層加工處理中都會發(fā)生氫脆現(xiàn)象，根據(jù)研究參數(shù)及操作來說，在零部件表層處理后氫脆關(guān)鍵發(fā)生于下列材質(zhì)中。
（1）抗拉強度在981N/mm2（或硬度在38HRC）之上的通過熱處理工藝的合金鋼及碳素鋼零部件。
（2）硬度為370HV之上的彈簧鋼（包括琴鋼絲、油回火鋼絲、高碳鋼絲）的零部件。
（3）在抗拉強度1236N/mm2之上（或36HRC之上）進行熱處理工藝的馬氏體的不銹鋼材料。
目前的生產(chǎn)中，可引起氫脆的工藝流程關(guān)鍵有酸洗、電鍍、氮化、電解，之上工藝流程在處理零部件表層時，會發(fā)生氫且滲進到零部件中，進而引起氫脆。
廣東深圳法士威緊固件生產(chǎn)廠家專注高強度螺栓、不銹鋼標準件、pem壓鉚件等。也可根據(jù)圖紙非標定做！我們專注品質(zhì)，更注重服務(wù)！大家有想了解的可以聯(lián)系客服：0755-29766626 。
地址：中國.廣東.深圳市寶安49區(qū)華創(chuàng)達科技產(chǎn)業(yè)園D棟520
Copyright ? 2019 深圳市法士威精密零件有限公司 版權(quán)所有
產(chǎn)品在線咨詢
法士威公眾號
阿里巴巴
淘寶
當前位置：
返回
