常見螺釘頭部的分類與比較

螺釘連接在各種產品的連接設計中占著舉足輕重的地位。但你是否注意到，在日常產品或者工作中接觸到的眾多器械，同樣起到連接作用的螺釘，為什么會有不同的螺絲頭型？

今天，法士威就給給大家介紹一下不同頭部螺釘的特點，以及選用原則。

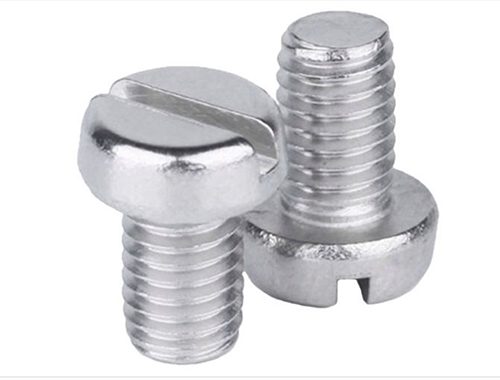

一字槽螺釘

一字槽螺釘，是最常見的螺釘頭型，但是其使用的場合越來越少，主要是因為：

（1）一字槽螺釘要求與其相配的螺絲刀具有很好的寬度和螺絲刀刀頭厚度的配合。但是事實上，在使用過程中不可以避免的產生磨損，很難保持其應有的厚度。導致螺絲刀與一字槽的接觸點集中在刀頭的邊緣點，而不是接觸在整個寬度上。

（2）一字槽螺絲刀刀頭部分呈錐形，在遠離刀頭的位置其厚度要大于刀頭處。這就意味著，螺絲刀刀頭直線如果與螺釘一字槽不平行的話，除了有一部分力矩作用在螺釘上，另外還有有部分表現為對螺釘施加升力（垂直于螺釘軸線向外）。這將導致螺釘一字槽和螺牙的破壞。

001

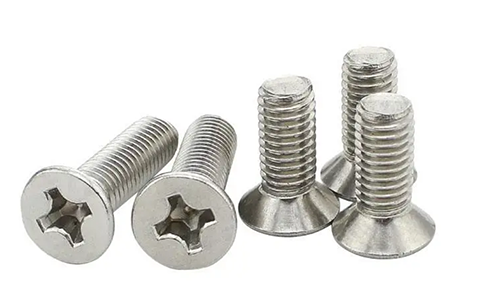

菲氏螺釘（十字槽螺釘）

十字槽螺絲也是很常用的一種螺釘頭型，但很少有人清楚這種型號是為特殊的工況下設計使用的。這種設計中，當螺牙承受到做夠的力矩，就會引導螺絲刀退出十字槽。因此，使用這種螺釘頭部，你會發現如果作用在螺牙上的力矩到一定程度之后，就很難在擰深，而且很容易導致螺絲“滑牙”。

十字槽

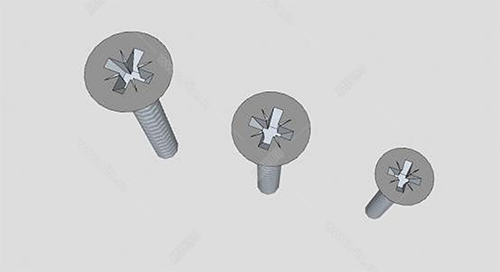

米字槽螺釘

米字槽型螺釘是升級版的十字槽，但其避免了十字型槽的不足。這種設計給予了螺絲刀與螺釘穴更多接觸面積，因而允許使用更大的擰緊力矩。

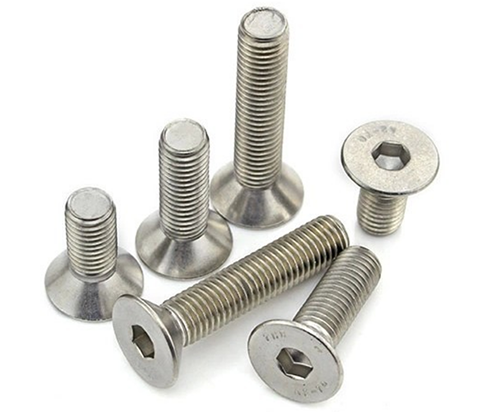

內六角螺釘

內六角形螺釘是一種非常常見的頭型，除了在工業上，在很多家具等固定連接中，都可以見到內六角頭螺釘的身影。這種螺釘易于制造，使用方便。

內六角

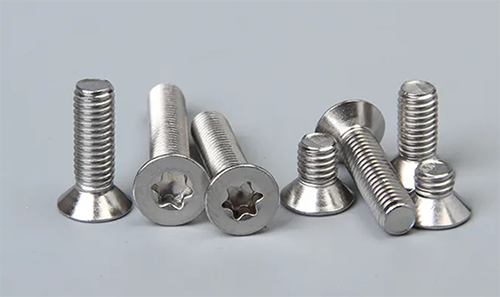

梅花槽螺釘

梅花槽螺釘，不是很常見。這種梅花形的頭部設計，接觸空間更大，允許使用更大的擰緊力矩。在設計上很像內六角頭螺釘，但比內六角有更多的接觸面積，從而其力矩的分布也更加均勻。
