止動墊圈是什么？止動墊圈的種類和原理是什么？

在機械制造中，如何讓螺母不松動呢？那就需要今天我們說的止動墊圈了，止動墊圈是緊固操作時，不可缺少的零件，下面的文章將給大家帶來詳細的止動墊圈的各種介紹，相信會對感興趣的朋友有所幫助。

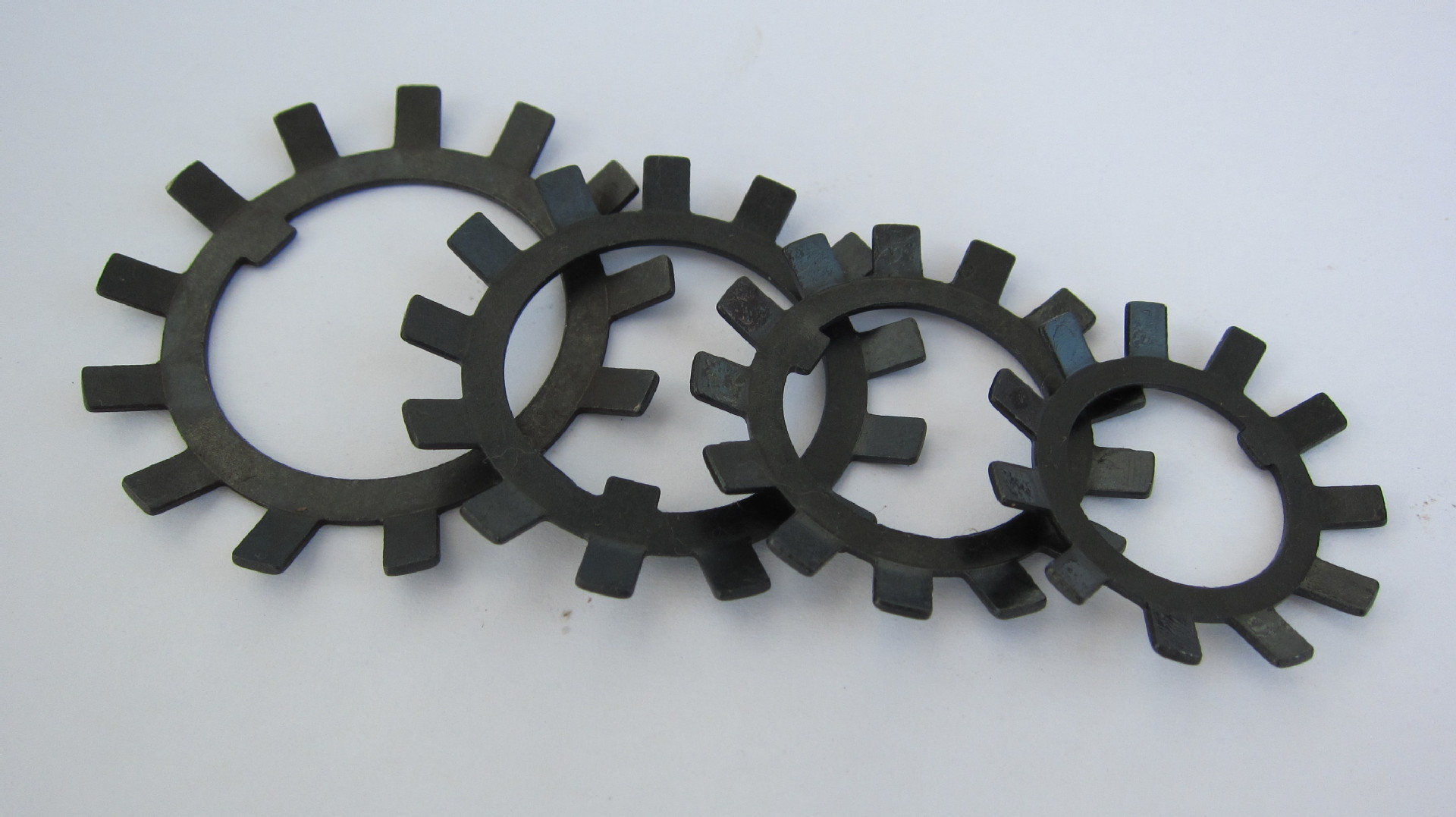

止動墊圈

　　止動墊圈是什么？

　　止動墊圈又稱止退墊圈，俗名王八墊，是一種利用止動耳和圓螺母開口以及軸的鍵槽的配合來防止圓螺母松動的墊圈。

　　墊圈和圓螺母配套使用，使用時墊圈裝在螺母開槽的那一側，緊固后將內外止動耳折彎放到槽里。圓螺母緊固后，分別將內外耳朵扳成軸向，分別卡在軸上的鍵槽和圓螺母的開口處，這樣，圓螺母就不會由于軸的轉動而松脫。

　　止動墊圈的種類

　　止動墊圈一般分為圓螺母用止動墊圈、外舌止動墊圈、雙耳止動墊圈、單耳止動墊圈等。圓螺母用止動墊圈主要是用在小圓螺母鎖緊的場合；外舌止動墊圈、雙耳止動墊圈、單耳止動墊圈都是用在跟一般螺母鎖緊的場合，但是根據被連接件的外形結構不同而采用不同的形式。

雙耳止動墊圈

　　雙耳止動墊圈的作用原理

　　從原理上來說，用雙耳止動墊圈來防松屬于機械防松，利用各種止動零件阻止擰緊螺紋零件的相對運動。這種防松方法優點明顯：防松可靠，結構復雜，空間要求高，裝配時需要配做，適用于小批量的不易檢查處和對防松要求非常嚴格的螺紋連接，如有較大沖擊、震動、高速的場合。

　　雙耳止動墊圈的使用方法

　　1、將螺栓穿過雙耳止動墊圈，擰好螺紋(未擰緊時)。

　　2、將雙耳止動墊圈的“長舌頭”緊靠被壓緊件的邊沿折下去。

　　3、當六角螺母(六角螺栓也一樣)擰緊后，將雙耳止動墊圈的“圓耳朵”立起來，分別向螺母和被連接件側面彎折貼緊，貼在螺母或螺栓的側平面上。

　　按照以上方法使用雙耳止動墊圈，螺母(螺栓)就不能轉動了，這樣能夠輕松達到防松的目的。

　　以上就是止動墊圈的相關內容了，相信大家看完后會對止動墊圈有了全面的了解，有需求可聯系法士威精密零件
