文章出處：螺絲百科 網責任編輯： 法士威精密零件 閱讀量： 發表時間：2024-10-25

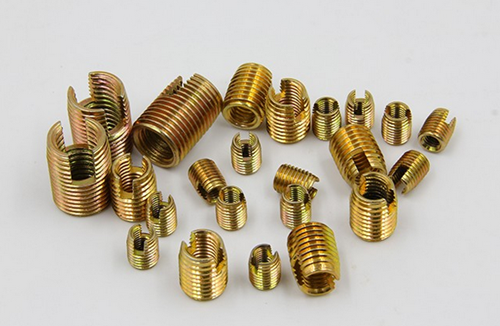

一、什么是自攻螺套?
自攻螺套(或稱自攻襯套)是一種帶有內外螺栓以及切削孔或切削槽的緊固件,這樣也是一新型的加強螺紋輕度的緊固件。自攻螺套嵌入塑料、鋁合金、鑄鐵、銅等較軟材料內,可以形成較高強度的內螺紋孔,自攻螺套也可以對已壞的內螺紋進行修復,自攻螺套不必預先攻螺紋,可直接旋入母材預留的特定孔中,對于已潰牙之母螺紋也能使用和原來相同的螺絲。
二、自攻螺套的應用:
自攻螺套用于輕合金(鋁、鎂、鋅及其合金)、鑄鐵、黃銅青銅、熱固性塑膠和層壓板、木頭。
主要用于汽車的引擎、傳動部件以及其他部件如后視鏡、散熱片、減震器等;廠設備的法蘭接頭、建設設備、燃油設備等;家用電器和辦公設備;電容、大電流設備、射頻以及電信系統、牙科設備。在軍事上主要應用于坦克、戰斗機、艦艇等。
三、自攻螺套的使用特點
● 在軟質基材上提供強健的內螺紋以適應多次維修和拆裝需要。
● 可以有效的修復損壞的內螺紋。
● 自攻螺套在壓鑄、注塑或其他制造工序后使用,因此可以使產品結構得到簡化并提高產量。
● 自攻螺套可以承受高的負荷,因此可以使用更小的嵌件從而使得產品的結構設計更為緊湊。
四、自攻螺套的類型
1、302或302H系列
302系列產品在所有鋼絲螺套產品中使用最為廣泛,其兩個開槽不僅起到切削的作用并且稍微有點向內的鎖緊力。302H型在302型上加了法蘭,可以大大提高拉拔力和扭力。
2、303系列
303系列產品是302系列的薄壁版,主要是用在一些不能有厚壁的塑膠或輕質合金上。在特殊情況下,安裝時可以考慮使用潤滑油。
3、307/308 或307H/308H系列
307和308系列產品用于難切削的材料,它有更大的壁厚、更淺但是更尖銳的外螺紋,該螺套使用3個孔作為切削刃。307和308的區別在于螺套的長度。307H/308H是加了法蘭的產品。
4、347/348系列
347/348系列產品是307/308系列的薄壁版,主要是用在一些不能有厚璧的塑膠或輕質合金上。在特殊情況下,安裝時可以考慮使用潤滑油。
5、317/318系列
317/318系列產品特別設計用來增加扭力和抗震能力,其功能是通過插入一根符合DIN1437標準的銷軸實現的。
6、337/338 系列
337/338系列產品特別設計用在哪些不允許切削掉入孔內的場合,因此3個切削孔都是盲孔設計。對于加了法蘭的代號為337/338H 。如果底端是閉合的,則使用代碼357/358。
五、自攻螺套與普通螺紋護套(鋼絲螺套)的區別:
自攻螺套:
● 高強度可自攻螺紋
● 只需一種工具即可裝配
● 裝置簡易快速
● 發氣密性及耐震性良好
● 原螺絲或近似長度螺絲仍可使用
● 用市面現成攻牙機即可執行自動裝配
● 幾乎任何地點或狹小空間亦可執行修護
● 表面硬度高,未曾發生過二次潰牙
● 裝置總成本較低
螺紋護套(鋼絲螺套):
● 須用特殊時非標的絲攻來攻螺紋
● 須搭配多種特殊工具使用
● 裝置程序繁復且慢
● 無此功能或不顯著
● 螺絲長度受護套長度所限制
● 需設計較復雜之機械
● 源不易執行修護工作
六、自攻螺套的安裝方法

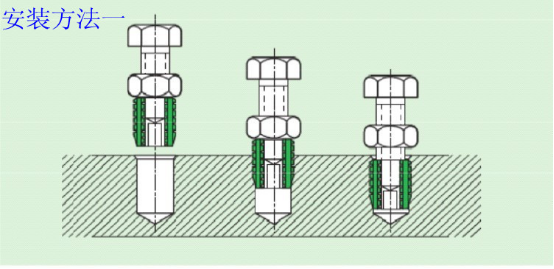

方法一:當安裝數量較少時, 可采取簡 易安裝方法,具體就是采取對應規格螺栓+螺母的方法,如下圖所示,將自攻螺套固定在對應型號的螺絲上,用同型號螺母進行固定, 使三者成為一個整體,用扳手把螺套擰入底孔,后把螺絲退出即可。

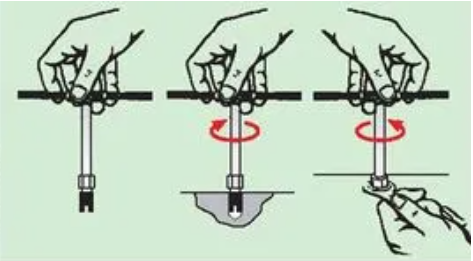

方法二:當安裝數量較多時,可用專用螺套安裝工具,具體操作方法參照下圖。下圖中工具尾端為一六角頭,可連手動攻牙扳手,也可接電動或氣動工具。
七、自攻螺套安裝注意事項:
1、針對不同的加工材質,參考鉆孔尺寸規格,進行預鉆孔加工。當對應材質硬度較高時,請在鉆孔范圍內稍微加大所開的底孔。
2、開槽一端向下將自攻螺套完全安裝進工具前端,垂直接觸工件。裝入時(1P~2P)請確認對準底孔,絕不可傾斜。發現傾斜時,請不要反轉工具并重新調整再使用。當進入1/3~1/2以后,便不可重新再來。另外,請不要反向旋轉工具,否則會造成產品故障。
