色翁荡息又大又硬又粗又爽电影-亚洲精品国产综合麻豆久久99-国产精品无码不卡一区二区三区-亚洲精品乱码久久久久久app-色先锋av-成人久久18免费网站图片-国产人妻丰满熟妇嗷嗷叫-av资源在线看-国产愉拍-国产又粗又猛又爽又黄的视频一

螺栓涂膠性能差？這份實(shí)用指南幫你找到答案！

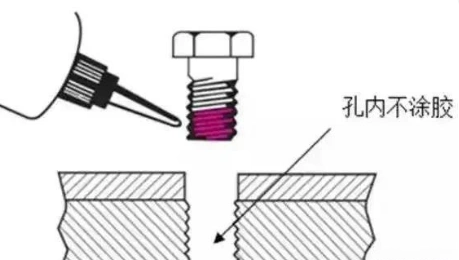

螺栓涂膠作為一種重要的防松和密封措施，廣泛應(yīng)用于工業(yè)裝配中。然而，在實(shí)際應(yīng)用中，涂膠性能不佳的問(wèn)題時(shí)有發(fā)生，這不僅影響螺栓的防松效果，還可能導(dǎo)致連接失效。那么哪些因素可能會(huì)導(dǎo)致螺栓涂膠性能不佳呢？如何解決？今天，我們就來(lái)聊一聊這個(gè)問(wèn)題。

01 影響因素

1.1 涂膠長(zhǎng)度和螺母結(jié)構(gòu)

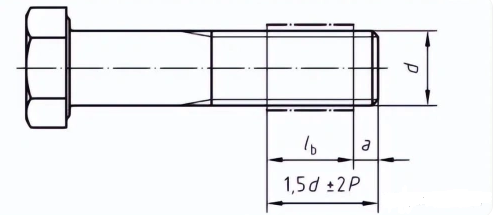

涂膠長(zhǎng)度直接影響螺栓的防松效果。根據(jù)標(biāo)準(zhǔn)要求，涂膠長(zhǎng)度應(yīng)為螺紋標(biāo)稱(chēng)直徑的1.5倍左右（即1.5d±2p），p為螺距，且前2至3個(gè)螺距不應(yīng)有涂層。如果涂膠長(zhǎng)度不足，有效粘接的螺紋顆數(shù)減少，可能導(dǎo)致松動(dòng)扭矩達(dá)不到標(biāo)準(zhǔn)要求。此外，涂膠長(zhǎng)度過(guò)短可能導(dǎo)致密封效果不佳。涂膠區(qū)域應(yīng)覆蓋足夠的螺紋部分，以確保在擰緊過(guò)程中膠水能夠充分填充螺紋間隙，從而實(shí)現(xiàn)密封功能。

緊固件結(jié)構(gòu)限制也會(huì)導(dǎo)致涂膠長(zhǎng)度不足，如薄形螺母，由于嚙合螺紋數(shù)量少，導(dǎo)致能被涂膠的螺紋數(shù)量也少，通常當(dāng)薄形螺母的寬度低于0.8倍螺紋直徑時(shí)，其防松性能就可能達(dá)不到標(biāo)準(zhǔn)的要求。因此，對(duì)于具有涂膠防松設(shè)計(jì)或密封性能的連接位置，應(yīng)保證螺母的寬度高于0.8倍螺紋直徑。

1.2 涂膠前螺紋表面狀態(tài)

螺紋表面的清潔度是影響涂膠性能的關(guān)鍵因素。如果螺紋表面存在油污、灰塵、銹跡或其他雜質(zhì)，會(huì)嚴(yán)重影響膠水與金屬表面的結(jié)合強(qiáng)度，從而降低涂膠的密封效果和防松能力。因此，在涂膠前，必須使用適當(dāng)?shù)那鍧崉┗蚬ぞ邔?duì)螺紋表面進(jìn)行徹底清潔。

螺紋表面的缺陷（如毛刺、銳邊、磕碰傷等）會(huì)影響涂膠的均勻性和附著力。這些缺陷可能導(dǎo)致膠水無(wú)法均勻覆蓋螺紋表面，從而降低防松和密封效果。因此，在涂膠前，應(yīng)通過(guò)噴砂或其他工藝去除這些缺陷。

當(dāng)螺栓需要控制摩擦系數(shù)時(shí)，需對(duì)螺紋表面進(jìn)行潤(rùn)滑，經(jīng)過(guò)潤(rùn)滑后的螺紋表面附著性差，這會(huì)降低固化后膠水的粘接強(qiáng)度，進(jìn)而影響涂膠的防松性能。

為了解決該問(wèn)題，目前行業(yè)里通常對(duì)未進(jìn)行潤(rùn)滑處理或表涂的緊固件在完成電鍍和底涂后，先進(jìn)行涂膠處理，再進(jìn)行潤(rùn)滑或表涂處理。這樣既保證了防松膠的附著力，也可以有效的控制緊固件的頭部和螺紋摩擦系數(shù)。但會(huì)增加緊固件生產(chǎn)的成本。

1.3 涂膠量和均勻程度

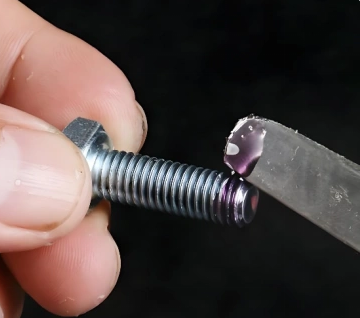

如果涂膠量過(guò)少，螺紋表面無(wú)法被完全覆蓋，可能導(dǎo)致螺紋間的縫隙無(wú)法被充分填充，從而降低密封性和防松性能。

如果涂膠量過(guò)多，過(guò)多的膠水可能導(dǎo)致膠水溢出螺紋區(qū)域，甚至流入非螺紋部位，影響螺栓的裝配和擰緊性能。此外，過(guò)量的膠水可能在固化過(guò)程中形成不均勻的膠層，導(dǎo)致局部強(qiáng)度不足或開(kāi)裂。

通常建議涂膠量應(yīng)足以覆蓋螺紋表面，形成一層薄而均勻的膠層。這樣可以確保膠水能夠充分填充螺紋間隙，同時(shí)避免浪費(fèi)和污染。

通過(guò)自動(dòng)化設(shè)備進(jìn)行螺紋預(yù)涂膠的批量生產(chǎn)方式，涂膠量和均勻性會(huì)較好。采用手動(dòng)，小批量生產(chǎn)方式進(jìn)行涂膠，或者在擰緊時(shí)手動(dòng)涂膠，涂膠量和均勻程度很難有效管控，容易造成涂膠的防松性能和密封性能不佳。

1.4 涂膠后的調(diào)整時(shí)間

在涂膠后，螺栓的擰緊操作需要在一定時(shí)間內(nèi)完成，通常建議在擰緊后3至5分鐘內(nèi)完成調(diào)整。如果時(shí)間過(guò)長(zhǎng)，膠水可能開(kāi)始固化，此時(shí)再去調(diào)整螺栓擰緊扭矩或返工，會(huì)破壞已經(jīng)固化的膠水，導(dǎo)致防松性能或密封效果不理想。

螺紋鎖固膠在涂覆后會(huì)經(jīng)歷初固階段，這一階段的時(shí)長(zhǎng)通常為24小時(shí)，如果過(guò)了初固時(shí)間，再去調(diào)整擰緊的螺栓，會(huì)完全破壞膠水的固化能力，涂膠螺栓會(huì)基本喪失防松性能或密封性能。

1.5 膠水應(yīng)用環(huán)境

如果應(yīng)用環(huán)境溫度很高，可能導(dǎo)致膠水固化速度加快，縮短操作時(shí)間窗口。同時(shí)，部分膠水在高溫下可能失去粘附力或密封性，對(duì)于應(yīng)用于高溫環(huán)境的膠水，在設(shè)計(jì)階段，就需要進(jìn)行高溫涂膠性能測(cè)試，如150℃，如果試驗(yàn)無(wú)法通過(guò)，則需選用耐高溫的螺紋鎖固膠。

濕度過(guò)高可能導(dǎo)致膠水固化過(guò)程中出現(xiàn)氣泡或固化不完全。此外，潮濕環(huán)境可能影響膠水的粘附性能，降低防松和密封效果。因此對(duì)于涂膠后，擰緊前的螺栓，應(yīng)該保存在合理的濕度環(huán)境中，避免涂膠性能下降。

1.6 擰緊過(guò)程

擰緊轉(zhuǎn)速和扭矩是影響涂膠螺釘扭矩和密封性能的影響因素，擰緊轉(zhuǎn)速過(guò)高，扭矩大可能導(dǎo)致膠水溢出，影響密封效果；建議采用分步擰緊策略，將目標(biāo)扭矩分為20%、50%、100%三個(gè)階段逐步施加并設(shè)計(jì)相應(yīng)轉(zhuǎn)速，以避免膠水溢出并確保均勻分布。
