阿里巴巴
淘寶
當前位置：
返回
- 關于塑料螺絲 ，你真的了解嗎 2023-07-14
- 緊固件基礎知識FAQ(四）| 你一定要了解的8個緊固件基本常識 2023-07-03
- 法士威2023年第二季度工作總結Party圓滿落下帷幕 2023-07-01
- 法士威2023第一季度工作總結 part，圓滿收官 2023-04-02
文章出處：螺絲百科 網責任編輯： 法士威精密零件 閱讀量： 發表時間：2025-05-13
緊固件設計的失效模式一般為螺栓斷裂，螺栓和螺栓均不允許出現滑牙。為此，如果螺栓匹配對手件是螺母時，螺母的保載力一般是高于螺栓的，如10.9級的螺栓需匹配至少10級螺母，8.8級螺栓需匹配至少8級螺母等。
如果對鎖件是零件上攻螺紋，那么對零件的擰入深度也是有要求的，下表，為鋼制螺栓最小擰緊深度的要求，從下表可以看出，當對鎖件是鋁合金時，其擰入的深度一般要求2d-2.7d之間，這樣設計的目的是為了擰緊過載后的失效形式為螺栓斷裂，而非螺母和螺栓出現滑牙。
而實際生產過程中，螺栓螺母的滑牙再所難免，而且滑牙帶來的返工工作量也是較大的，今天，我們就帶各位了解下生產中各種因素對螺栓和螺母滑牙的影響，供各位參考。

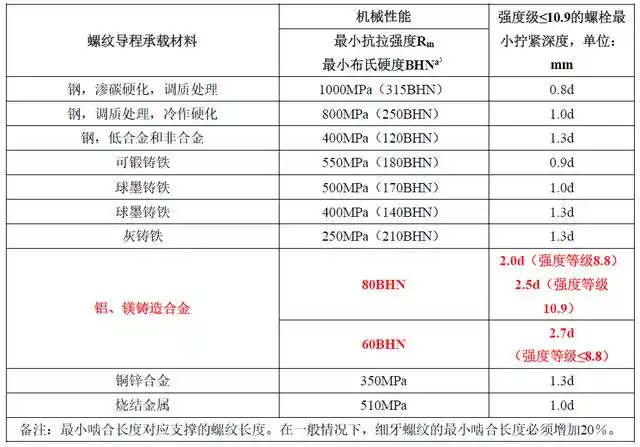

表1 鋼制螺栓最小擰緊深度
一、電泳漆膜過厚
零部件上為增加防腐性能，會在零件表面涂一層電泳漆，螺紋孔里難免會有電泳漆附著，那么，如果當電泳漆的厚度較厚時，會對緊固件的滑牙產生影響嗎？
試驗的測試結果如下圖所示，當電泳漆較厚時，一般會導致擰緊時有卡澀現象，不會造成螺紋滑牙及嚴重損壞，而當螺栓擰出后，內螺紋和螺栓上都會占有油漆的粉末。
我們認為，油漆一般通過陰級電泳附著在工件上，由于工藝特性決定了電泳后的油漆厚度不會太厚，一般60-80μm就已經是電泳上線了，所以，一般不會對螺紋擰緊卡澀太嚴重，甚至導致滑牙。
二、焊 渣

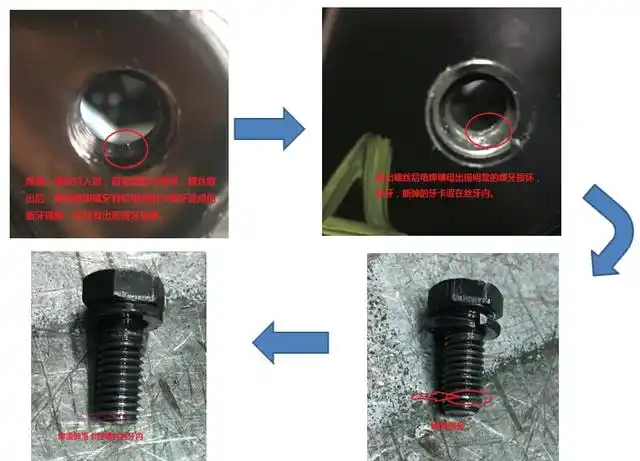

這種狀況一般焊接螺母比較常見，焊接螺母不可避免會導致螺紋中殘留焊渣，具體的測試結果見下圖，因為焊渣的存在，螺絲擰入時有較強的卡澀感，螺栓取出后，螺栓的前段部分已經出現斷牙現象，而螺母有焊渣殘留的螺紋位置也出現明顯的螺牙損失。
該種狀態會不會造成螺紋的嚴重滑牙取決于焊渣顆粒的大小和多少，當數量多，顆粒大時，螺紋會出現嚴重滑牙。
針對這種情況，我們建議需要采取防焊渣的方法，如增加保護蓋或者采用涂防焊渣膠的方式防止焊渣的殘留。
三、壓 損

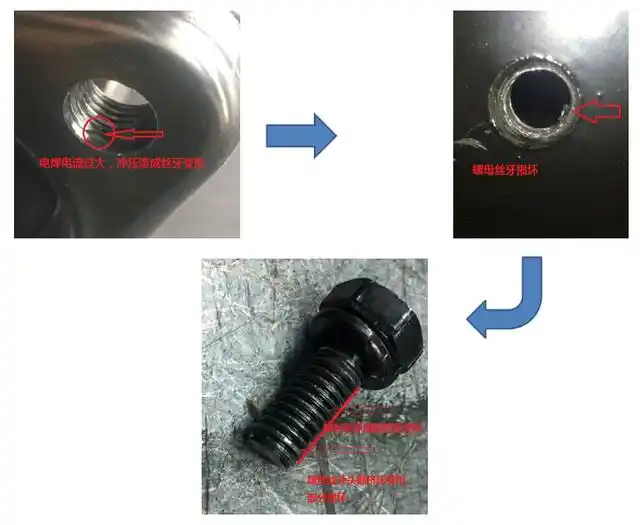

當焊接電流大等因素，沖壓會造成螺牙變形。螺栓擰緊過程中，絲牙不對口，導致螺牙損壞和滑牙。
我們認為螺紋變形的狀態應該盡可能避免，如發現螺紋變形，因停止生產，探索合適的工藝，確保螺牙不能變形。
四、偏 心

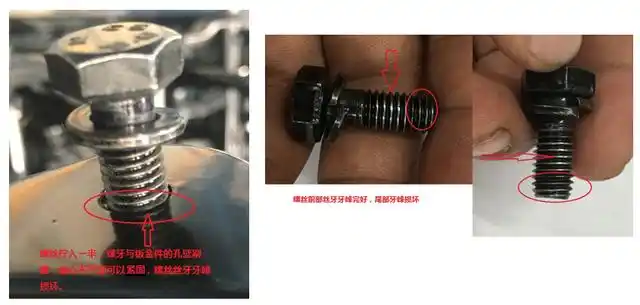

焊接螺母在焊接過程中如出現偏心，測試結果如下圖所示，這樣會導致擰入的前半段會很順暢，后半段會有明顯的卡澀現象，如果強行攻入，會導致螺牙的損壞和滑牙。
所以，應優化焊接螺母焊接定位的問題，確保螺母焊接不會出現偏心。
五、斜 打

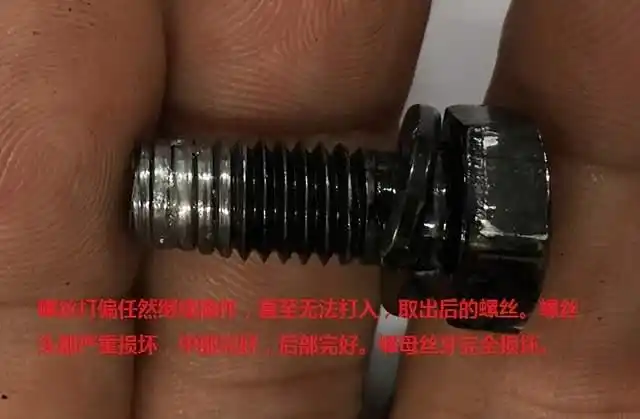

斜打是擰緊過程中常見的問題，斜打螺絲會導致無法擰入，取出螺絲后，螺絲的頭部會嚴重損傷，滑牙，中部和后部完好，螺母的螺紋也出現滑牙。
如螺絲剛剛擰入發現傾斜，立即取出擺正繼續擰入，螺絲前部出現損壞，螺絲中部有螺牙順絲痕跡，尾部完好。
經驗與總結
殘漆容易造成螺絲擰入時，有卡澀現象，不會造成螺絲滑牙以及嚴重損壞。
有焊渣的電焊螺母，在擰入時焊渣會隨著螺絲頭部吃入絲牙內，直至焊渣掉落絲牙內，易造成螺絲絲牙損壞導致螺絲無法打入和滑牙。
有壓損的電焊螺母螺牙變形，易造成在螺絲擰入時，絲牙不對口，導致絲牙損壞和滑牙。
偏心的電焊螺母，易造成螺絲打入一半卡澀嚴重的現象，如果強行打入易造成螺絲絲牙損壞和滑牙。
螺絲斜打直接導致螺母及螺絲的絲牙完全損壞。
